莱宝真空泵维修之偏心零件的加工方法
    市面上常见的SV630B真空泵是一种溶剂型油封机械真空泵，在结构上，转子相对于缸体来说是一个偏心的位置，这个位置恰好是安装旋片的中心位置。他们之间的尺寸又是引起真空不稳定重要因素之一。下面就是我们在真空泵维修中累积的一点小经验跟大家分享下。

   莱宝真空泵转动件装不进去,就是装进去后不能与泵腔  内壁接触良好,造成不能密封、真空性能不佳。所以,无论在生产中还是修配时,均要注意偏心的加工问题,要严格控制偏心尺寸。对于D系列采用中壁压入式结构后,因偏心在中隔板上,又在这个偏心上安装着支持转子的轴承,轴承的位置影响转子的装配间隙,因而,搞的不好,真空度经常不稳定,或总是要修改转子的外圆尺寸公差来弥补。这对维修少量泵还是可以的,对大量生产就不利了
欲想尺寸精度稳定就在于工装。在加工过程中的各种误差中,又以定位基准的选择为最重要。

油封泵的结构不同,偏心零件的形式也不同。图4-12是滑  阀式真空泵的偏心,其外圆为一正圆,套在滑阀内,其偏心孔  为传动轴孔,由第二章的阐述已知,该轴带动偏心转子旋转时,  滑阀就紧贴泵腔内壁滑动及滚动(滑阀与泵腔间的间隙影响着  密封),使进气室(膨胀室)与排气室(压缩室)发生周期性的改变  而进行抽气。

图4-13是定片式真空泵的偏心,它的外圆可以是整圆  般为了增加与泵腔内壁的接触面,达到更好的密封,在其接  圆弧上作一半径等于泵腔半径的圆弧,如图4-14那样。同样经  偏心孔的轴带动偏心轮,圆弧紧贴泵腔滑动(其滑动间隙为  封间隙),径向定片则紧贴偏心轮外表面,且随偏心轮的转动  上下滑动,使膨胀室与压缩室的容积作周期性的变化而进行  气。
图4-15是旋片式真空泵的偏心形式,偏心贴在转子的  面,转子的偏心装在泵腔内,与泵腔相切(相切处的间隙为  封间隙)有的为了增加转子与泵腔的密封程度,在泵腔上作

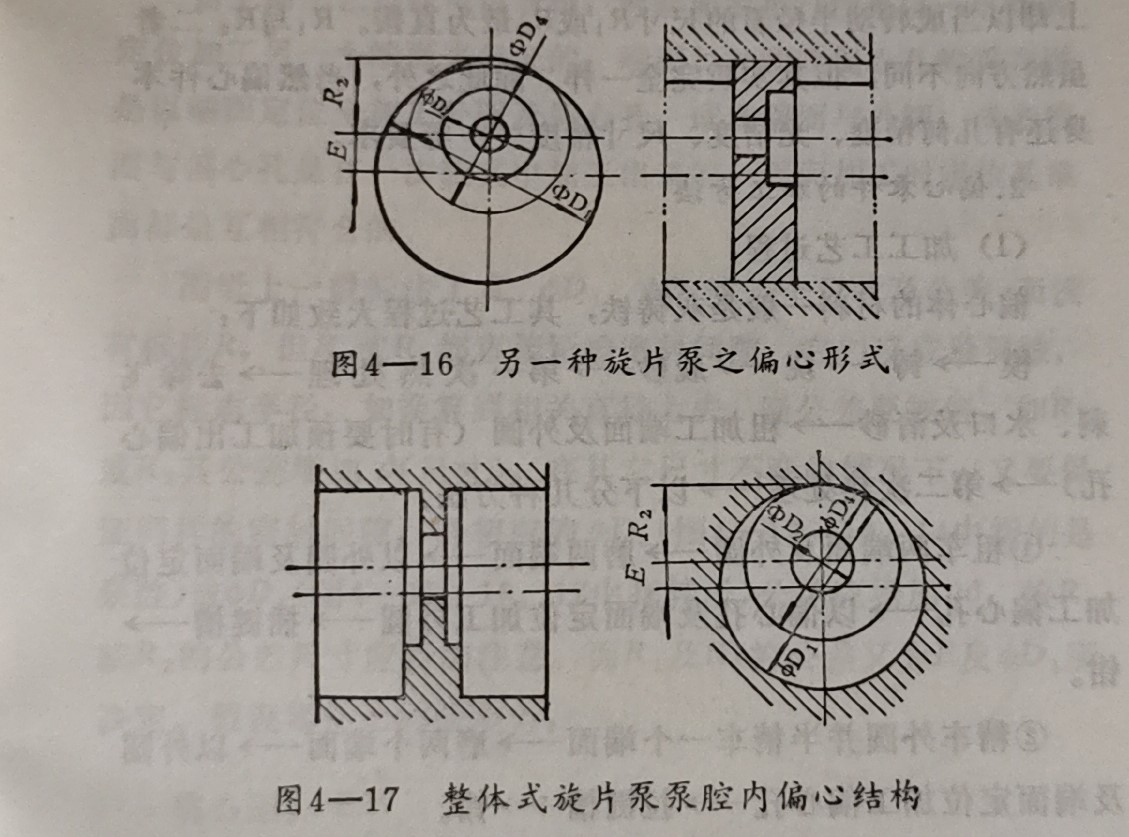

半径为转子半径圆弧,如图4-16那样。两块通过转子的径向旋  片随转子旋转,其外端也始终紧贴泵腔内壁而滑动,使泵腔同  样分成周期性大小变化的容积,以进行抽气。但图4-15,图4  16的偏心是压进泵腔去的零件;而图4-17的偏心则是与泵  小画  腔作成整体式的。

由以上几个图中可以看出:旋片泵的偏心零件是在泵胫侧  面,是固定的零件,而滑阀泵与定片泵的偏心是在泵腔内部,  是转动的零件。如果前者泵腔是整体式的话,则泵腔与偏心同  在一个复杂的泵体上(如图4-17)。如果泵腔是整体而采取压入  中隔板的话,则偏心零件近似于后者(如图4-15、图4-16)

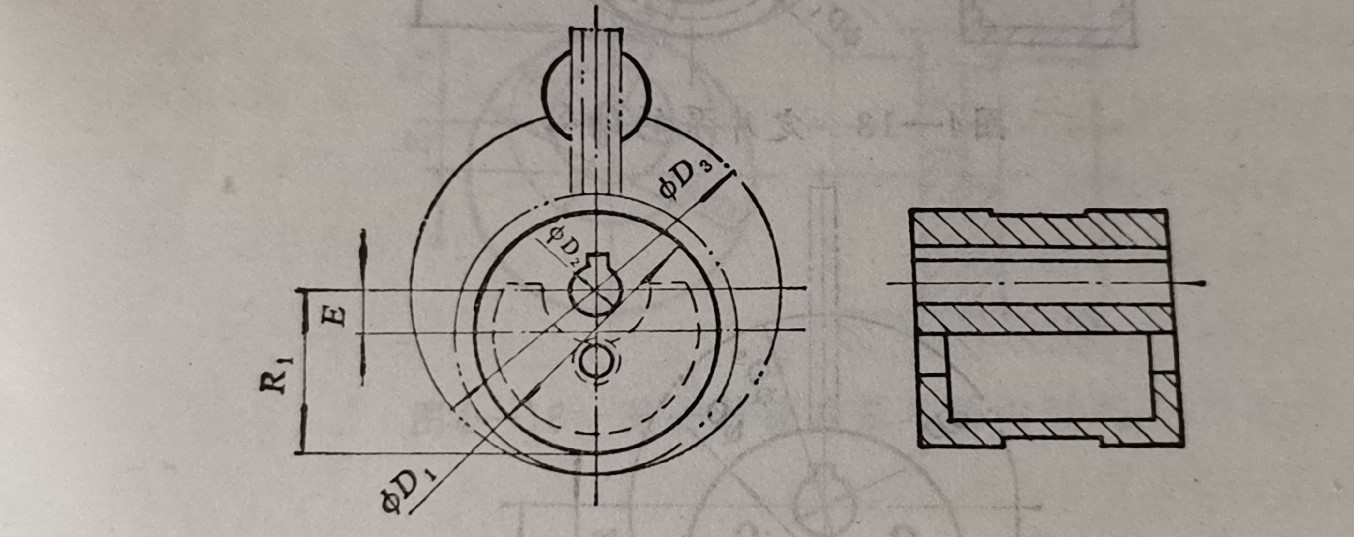

如果旋片泵泵体是采用几大件组合形式的话,则偏心是靠组合  而得到的。不管是那一种形式,都要保证一定的偏心距,才能  满足结构的要求。否则正如前面讲的一样,密封间隙小了转不  动,大了又起不到密封作用,其关键是保证尺寸R。图纸上选  择的设计基准往往是以偏心距来表示,即图中尺寸E,而实际  上却以当成转动半径看的尺寸R1或R2最为直接。R1与R2二者  虽然方向不同,但其实质完全一样。除此之外,当然偏心件本  身还有几何精度、光洁度、尺寸精度……等要求
