1.分类和号  积、用来制作铸件的铝合金,称为铸造铝合金,按照主要合金元素的不同,铸造铝合金分为  系、铝铜系、铝镁系和铝锌系四种,其中铝硅系应用最广  造铝合金的牌号表示法如下:例如,ZASi7Mg,Z—一汉语拼音“铸”字的第一个大  写字母,A|—铝的元素符号,S—硅的元素符号,7—硅的质量分数,Mg—镁的元  素符号  造铝合金的代号用“ZL”(铸铝的拼音字首)加三位数字表示。在三位数字中,第  字表示合金类别
第二、第三位表示顺序号  A1Si系,2—ACu系,3-AMg系,4—AZm系

2.铸造铝硅合金

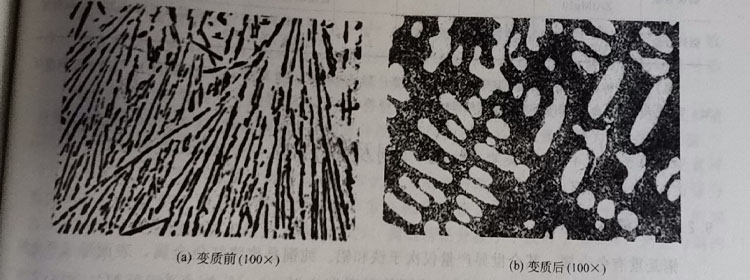

ASi铸造铝合金通常称为铝硅明,含11%-13%S的简单铝硅明(ZL102)铸造后几  乎全部是共晶组织。因此,这种合金流动性好,铸件产生的热裂倾向小,适用于铸造复杂形  状的零件。它的耐腐蚀性能高,有较低的膨胀系数,可焊性良好。该合金的不足之处是铸造  时吸气性高,结晶时能产生大量分散缩孔,使铸件的致密度下降  由于A1S铸造合金组织中的共晶硅呈粗大的针状,如图94(8)所示,使合金的力学  性能降低,所以必须采用变质处理,即在浇铸前向合金液中加入占合金质量2%~3%的变  质剂(常用钠盐混合物:2/3NaF+1/3NaC)以细化合金组织,显著提高合金的强度及塑  性,经变质处理后的组织是细小均匀的共品体十初生晶a固溶体,获得亚共晶组织是加入钠  盐后,铸造冷却较快时共晶点右移的缘故,如图94(b)所

南国浪子:
Al-Si铸造铝合金一般用来制造质轻、耐蚀、形状复杂但强度要求不高的铸件,如发动

145

南国浪子:
机汽缸、手提电动工具或风动工具,以及仪表的外壳等,同时,加人Mg、Cu的铝硅铸造
合金(2108),还具有较好的耐热性与副磨性,常用于制造内燃机的活塞等
3.其他铸造铝合金
ACu系铸造铝合金:有较高的强度、耐热性,但密度大、耐蚀性差,铸造性能不好  常用代号有z1201、21202、21203等,主要用于制造较高温度下工作的要求高强度的零  件,如内燃机汽缸头、增压器导风叶轮等  AMg系铸造铝合金:耐蚀性好,强度高,密度小,但铸造性能差,耐热性低。常用  代号有Z1301、ZL303等,主要用于制造在腐蚀介质下工作的承受一定冲击载荷的形状较为
简单的零件,如舰船配件、氨用泵体等
Azn系铸造铝合金:铸造性能好,强度较高,但密度大,耐蚀性较差。常用代号有  21401、21402等,主要用于制造受力较小、形状复杂的汽车、飞机、仪器零件
常用铸造铝合金的牌号、化学成分、力学性能及用途见表92
表92常用铸造铝合金的牌号、化学成分、力学性能及用途
类别合金代号与牌号铸造方甚RA  主要用途
形状复杂的砂型、金属型和压力铸造零件,如飞  ZAISi7M  2机、仪器的零件等
153
ZAISi12  SB. T2  形状复余的砂型、金属型和压力许造零件;要求气铝合金  4密性的零件
5  23  0.5形状复杂的砂型、金属型和压力铸造零件,在
I Mg  s,.T5  1.0225C以下工作的零件。如风冷发动机的汽缸头,机  S,T622  0.5厘、油泵壳体等  ZL108
AlSil2Cu2Mgl J  砂型、佥属型铸造、要求高温强度及低膨胀
零件,如高速内燃机活塞等
ZL201  90  型铸造在175
铝铜合金  头、活塞、支臂等
ZL20  S,JF  形状简单、表面粗糙度值要求较低的中等承载  零件
铝镁合金  ZAIMgIo  S,, TA  砂型铸造的在大气或海水中工作的零件,承受大  振动载荷、工作温度低于150℃的零件
铝锌合金  J. TI
ZAIZnlISi7  215压力高的军件工作温度不超过20结构复  2.0杂的汽车、飞机零件
①J金属型铸造;S砂型铸造B变质处理,F铸态;T1人工时效:T2退火(290c±10);T4淬火+自然时  ,大十不完全人工时数(时效温度低成时间如),T掉火+人王时效
真空泵维修，深圳真空泵
