莱宝真空泵结构及工作原理介绍

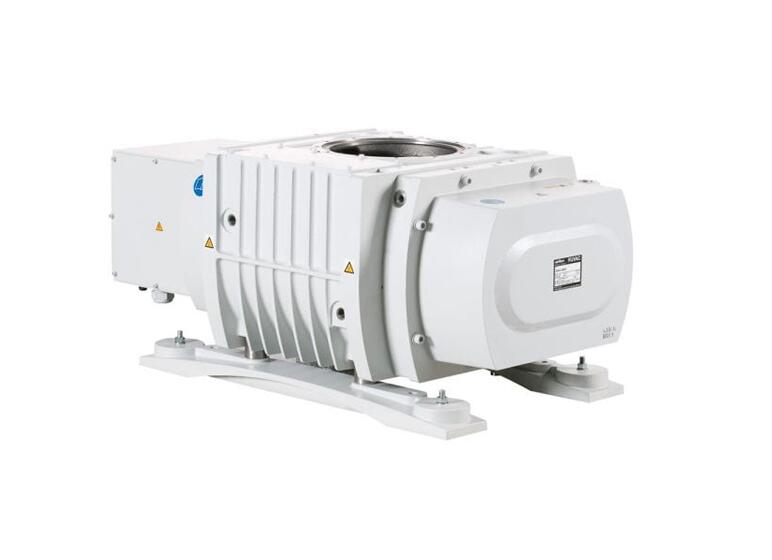

　　莱宝真空泵​广泛应用在食品真空包装、冰箱、空调、金属、平面显示器制造等工业领域。下面，杨程真空设备来给大家介绍莱宝真空泵结构及工作原理。

​

　　莱宝真空泵是单极油封式旋片泵，旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装在定子腔内的转子(转子的外圆与定子的内表面相切两者之间的间隙非常小)和转子槽内滑动的借助弹簧张力和离心力 紧贴在定子内壁的两块旋片，当转子旋转时，始终沿定子的内壁滑动。

　　两个旋片把转子、定子内腔和定盖所围成的月牙型空间分隔成A、B、C三个部分，当转子按图示方向旋转时，与吸气口相通的空间A的容积不断地增大，A空间的压强不断的降低，当A空间内的压强低于被 抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进吸气腔A，此时正处于吸气过程。B腔的空间的容积正逐渐减小，压力不断地增大，此时正处于压缩过程。

　　而与排气口相通的空间C的 容积进一步地减小，C空间的压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体推开排气阀，被抽的气体不断地穿过油箱内的油层而排至大气中，在泵的连续运转过程中，不断地进行着吸 气、压缩、排气过程，从而达到连续抽气的目的。

　　排气阀浸在油里以防止大气流入泵中，油通过泵体上的间隙、油孔及排气阀进入泵腔，使泵腔内所有运动的表面被油覆盖，形成了吸气腔与排气腔的密 封，同时油还充满了一切有害空间，以消除它们对极限真空的影响。
