1)泵的抽速特性

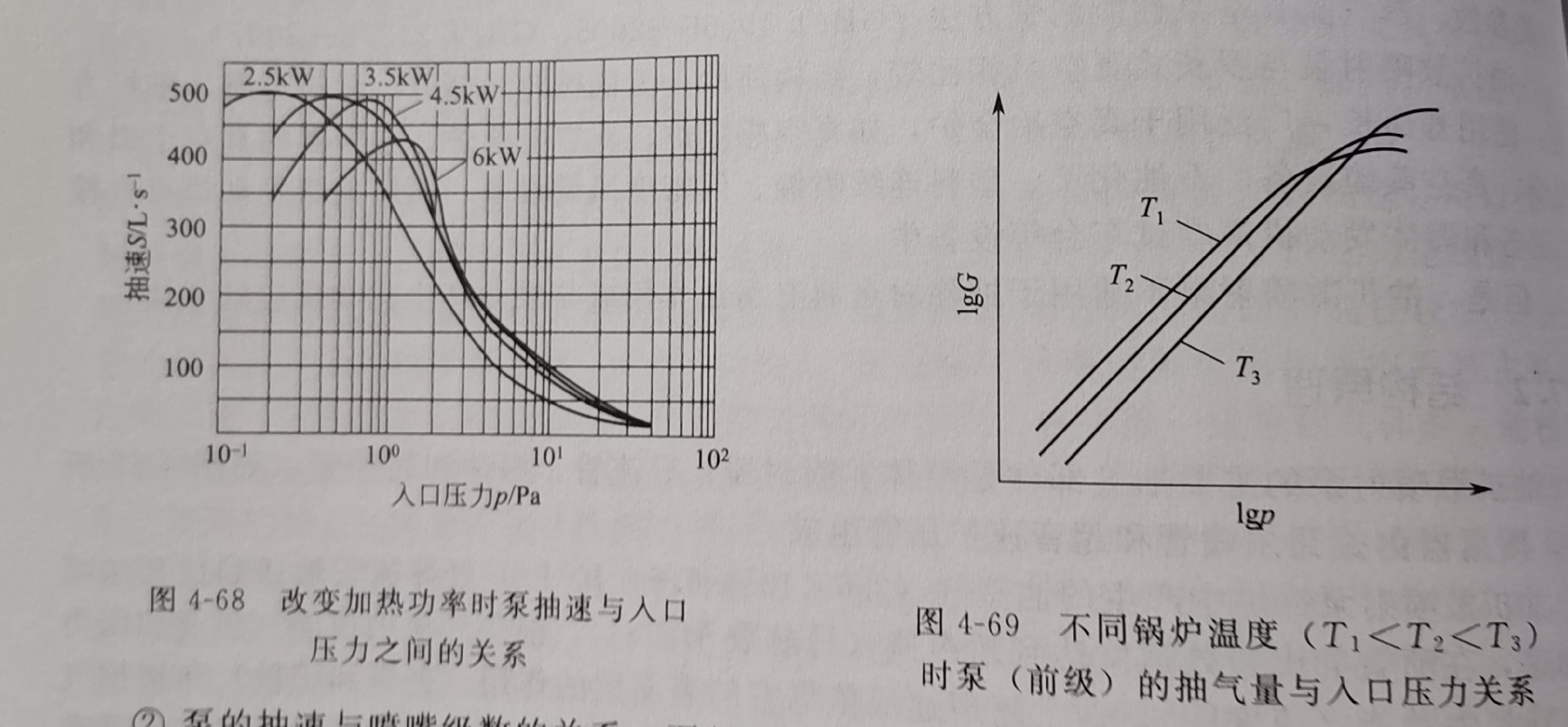

①泵的抽速与加热功率的关系加热功率是影响油扩散喷射泵抽速特性的主要因素之一。由于加热功率不同而使泵的蒸气射流的密度不同,因而使泵的抽速最大值所对应的工作压力值也不同。加热功率增加,蒸气射流密度大,泵的抽速最大值向高入回压力方向移动;降低泵加热功率时,泵的抽速最大值向低入口压力方向移动。图468给出了改变加热功率时,泵抽速与人口压力之间的关系曲线。图4  69给出了不同锅炉温度时泵的抽气量与入口压  力关系。
实验得出:当降低加热功率时(锅炉温度  低),蒸气射流的密度降低,相应增加了被抽  气体向蒸气射流内部的扩散,结果使低压力范  围的抽气量有所增加,而高压力范围的抽气量  有所降低。

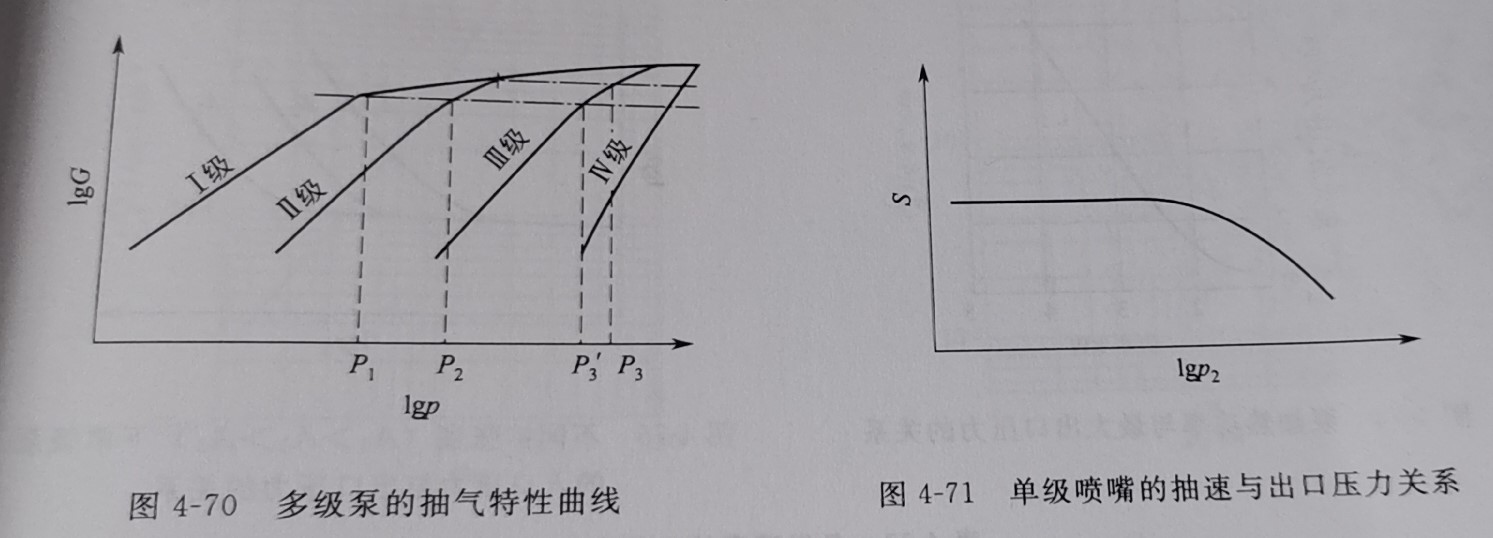

②泵的抽速与喷嘴级数的关系泵的抽速与喷嘴级数有很大卖紫。在泉休直绾是的  条件下,增加喷嘴与泵壁之间的环形通道面积可增加泵的抽速。为了增加喷嘴与泵壁的环  形通道面积,可以缩小喷喘帽的直径,但这样做会引起喷嘴级的最大出口压力降低。这  时可用增加泵内喷嘴级数来弥补喷射级压缩比的降低。图470给出了多级泵的典型特性  曲线,以抽气量G为常数,画出点画线可得出各级喷嘴对应的入口压力和上一级喷嘴的  出口压力。  ③泵的抽速与泵出口压力关系图4-71给出了单级喷嘴的抽速与喷嘴出口压力的关


系。从图上可以看出,当喷嘴级的出口压力逐渐提高时,抽速先保持不变;当出口压力一旦  达到最大出口压力,抽速则开始急剧地下降

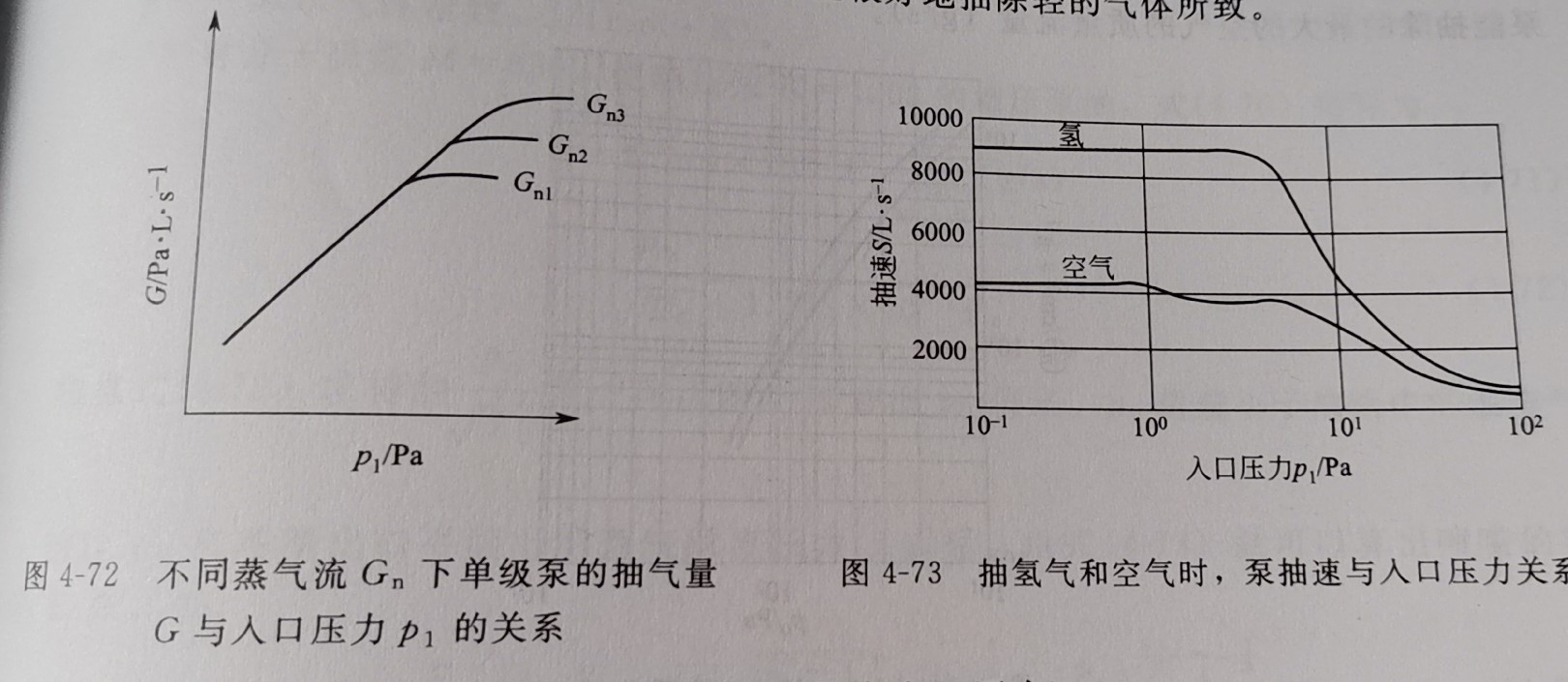

④泵的抽速与入口压力关系  a.不同蒸气流量Gn下的单级泵抽气量G与入口压力P1的关系。图4-72给出了不同蒸  气流量Gn下单级泵的抽气量G与入口压力p1的关系。从图中可知,如果保持喷射嘴的扩  张度A和供应给喷嘴的蒸气温度T不变,而用增加喷嘴喉部断面方法来改变蒸气的耗量  Gn,则在不改变喷嘴与泵壁之间环形通道面积的条件下,喷嘴的抽气特性是按图4-72所示  的关系来变化的。  b.抽氢气和空气时,泵抽速与入口压力关系。图473给出了抽氢气和空气时,泵抽速  与人入口压力关系。从图中可知,泵抽除氢气时的抽速比抽除空气时的抽速要高,这是因为从  扩散喷射喷嘴出来的蒸气射流的密度相当大,能很好地抽除轻的气体所致。



(2)泵的最大出口压力(或泵某级喷嘴的最大出口压力)  泵的最大出口压力取决于泵的加热功率和喷嘴的扩张度。提高加热功率和降低喷嘴的扩  张度都能提高泵的最大出口压力。图4-74给出了泵的加热功率与最大出口压力的关系;图  475给出了喷嘴不同扩张度(A1>A2>A3)下单级泵的入口压力与出口压力的关系。
