在真空泵维修中修理损坏了的零部件时,有些用“土”法即可加工的  有些需要有一定的设备;有些零部件加工时还要有很好的技术  和工装。对一些老式泵的零部件,不一定全要按原样制造,可  以根据其原理,进行革新、改造,化繁为简。在无现成备件时,  易损零件可按下法自制:普面  木平  绕制弹簧  旋片顶撑弹簧绕制法:。一)

 .很据原弹簧钢丝的粗细、选用相同或近似直径的弹簧钢
2.用直径比原弹簧螺旋内径小约1/4的曲柄绞手(为了给出  必要的回弹裕量),把弹簧钢丝用两块木板夹在虎钳上,钢丝尾  端钳夹于绞手顶端之凹槽内,旋转曲柄绞手绕制。(这纹手也可  用相当粗细的钢丝自制,端头锯一小槽,以便把弹簧钢丝卡在里面绕制)。  3绕制时应用力均匀和保证弹簧的连续性,绕出的弹簧经  撑长,待螺距和原弹簧螺距差不多后,剪取与原弹簧一样的长

度  4绕制后的弹簧应经回火处理才能使用。有条件的可由热处理炉回火。自己士法处理时,对粗弹簧,可用黄草纸裹二三层,蘸满汽油(加少量机油)后点火烧,烧时来回翻动,待纸烧完后,丢于水中;对细弹簧,可裹薄纸蘸菜油烧。这样做的弹簧同样好用
划橡皮圈方法
橡皮密封垫圈常可自制:
1.根据原真空橡皮密封圈的厚度选用耐油橡皮板。若测不准其原厚度则应使橡皮板厚度大于密封槽的深度。大多少,应  根据不同情况选定,能够压紧压平保证密封即可。  2根据密封槽、轴、轴孔的内外径尺寸,在橡皮板上画好  线。轴封橡皮圈的尺寸可适当偏小,以保证能对轴锁紧密封。  3把橡皮板钉在平整的木板上  4调节好划刀架(见图4-30),在钻床上划圆。划圆时宜打

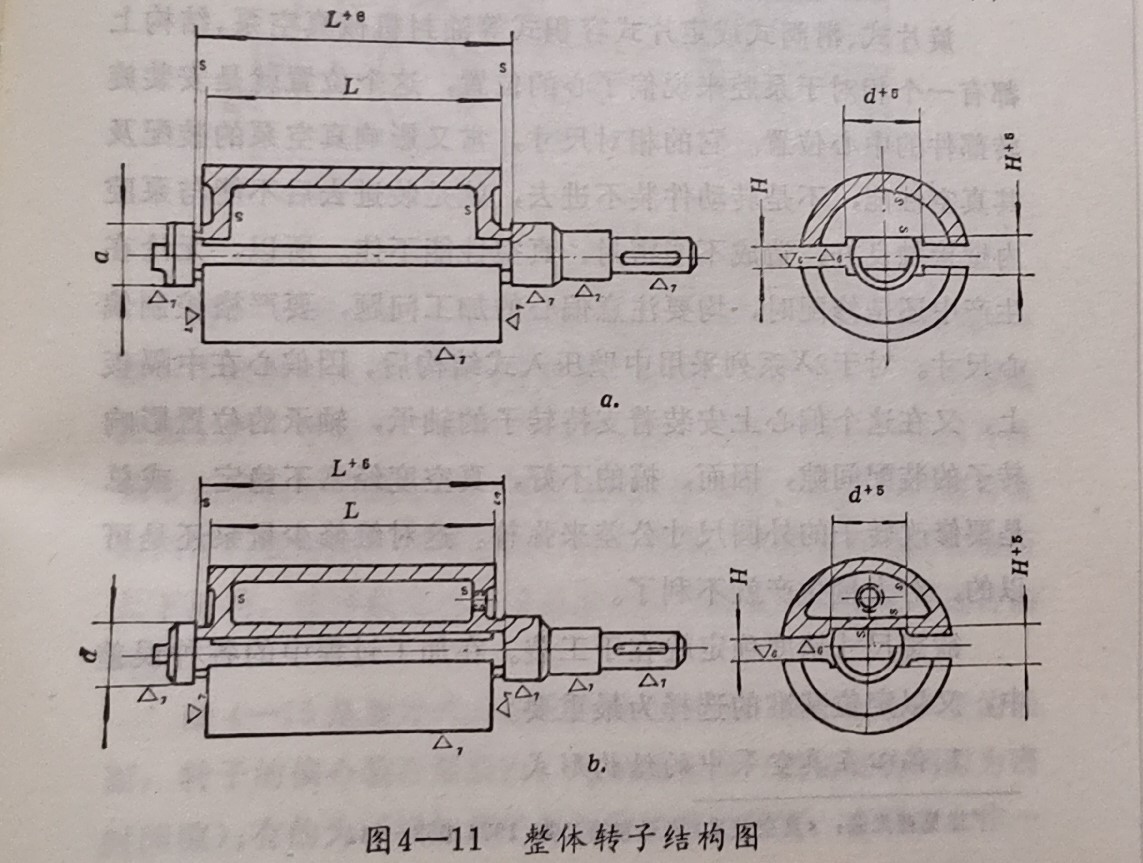

转子的改造举例  转子是旋片泵主要部件之一,过去国内主要常用两种结构  形式:一种是两端盖和转子体用标准件结合而成的组合式;另  一种是两端加垫用套静配合组成的。这两种工序均复杂,生产  周期长,装配后再加工和使用时因螺钉松动而引起变形是常见  的。把这种结构的转子改成稀士镁钼球墨铸铁等材料做的整体  转子,代替由24件构成的组合转子。加工工序由34道可变为9  道,省工省时省料,图4-11所示结构铸造加工易而清砂难,


密封导向稍差,411b图结构却相反,不清砂也可以。  加工工艺简介:①以H槽为中心,划两端中心孔线y②钻  两端中心孔;③按图进行车削;④以两端中心孔定位,利用分  度头或专用卡具粗铣H槽(采用三面刃盘铣刀),首先铣一边,  后回转180°铣另一边(留精铣量0.3~0.5毫米);⑥用柱铣刀精  铣H槽;⑥铣连接凸头;⑦铣键槽;⑧磨;⑨锉修全部毛刺。  这样,加工工序要简单多了,维修容易。我们在配转子时,  就可以仿此施行
