最简单的低温泵是贮槽式低温泵,它利用低温恒温器技术和液氮挡板技术,曾  厂泛用于研究机构的实验室中,这种泵需要自动液氮加注装置,用于保持液氮面的  稳定,否则,液面下降,不仅影响气体压力的波动,而且还有大量气体释放引起的

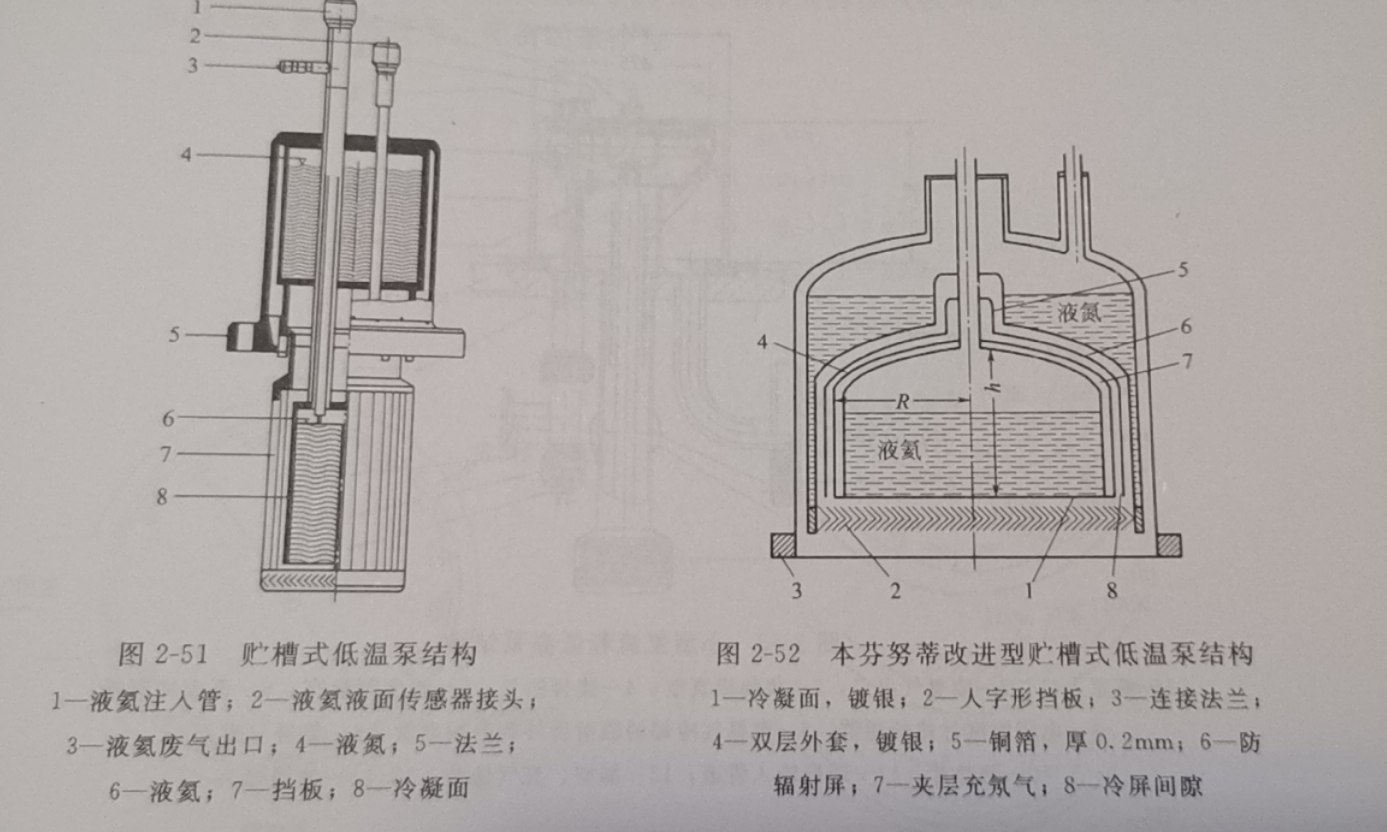

爆炸危险  图251所示为巴尔采斯公司的KRY-1000U型贮槽式低温泵结构,对氮抽速  S=1m3/s,对氢S1=3m31C用泵芯直接插入真空室内,液氢贮罐为0.251  的不锈钢容器,悬挂在一根薄壁合金管上,管内有液氮输送管及液面传感器和排气  管,液氨贮罐外面用涂黑的人字形铜挡板屏蔽,用液氮冷却,启动时先将真空室预  抽真空,灌满液,当液氮贮罐靠辐射被冷却到接近液氮温度时,再将液氢注满
冷却贮罐井完全充满,大约需要1L的液氮  本芬努蒂改进的贮槽式超高真空低温泵结构如图2-52所示。液氦贮槽装在泵的中心,贮槽外壁镀银抛光[A=0.0012W/(cm·K)]。贮槽底部粘有活性炭用以抽除氢、氖氮等难以冷凝的气体,液氮贮槽侧壁设计成双层夹壁,夹层中充有50Pa氖气,氖气可以起到恒温器的作用,当液氦液面波动时不会影  响容器内的压力
液氮耗量是贮槽式液氮低温泵设计中的重要指标。计算表明,如果容器的高度  等于它的半径,95.5%的液氢耗量是外侧77K液氮屏蔽板的热辐射引起的,这些  耗量中85%的消耗在夹层壁上。因此在贮槽夹层壁与液氮胆之间,增加一个防辐  射屏,并将其固定在液氮贮槽的颈管处,靠蒸发排出的气氨冷却,温度T<30K  屏的内壁涂黑[A1=0.9W/(cm:K)],外壁镀银抛光,这样可使双层壁的热负荷  降低到忽略不计。液氮贮槽的底部的人字形挡板投影面重叠1%,挡板的热辐射透  射率p<1×10-3,真空中经过450℃高温烘烤后的极限压力小于10-1Pa。该泵  的其他性能指标,见表2-33
