气镇原理

为了抽除可凝性气体,油封式机械真空泵常装有气镇装置,所以它又被称为气镇泵。  A气镇原理  泵抽除的气体多为永久性气体和可凝性气体的混合物。在压缩和排气过程中,当可凝性气  体的分压超过泵温时该气体的饱和蒸气压时,可凝性气体将会凝结并混于泵油中,随泵油循  环,并在返回高真空侧时重新蒸发变成蒸气。泵不断地运转,这种凝结物就会不断地增加,结  果使泵的极限真空下降,影响了泵的抽气性能,加重了泵油的污染程度  气镇法可以有效地防止可凝性气体凝结。该方法是在被抽气体被压缩过程中将经过控制的永久  性气体(通常为室温干燥空气)由气镇孔掺人其中,使可凝性气体分压达到泵温时的饱和蒸气压之  前,压缩气体的压力已达到排气压力,排气阀打开,将可凝性气体同永久性气体一同排出。

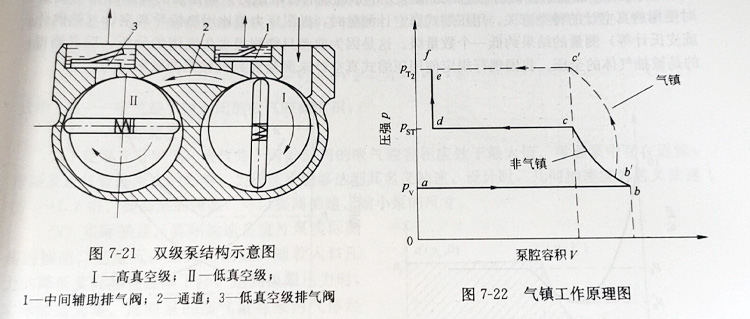

图722描述了上述气镇过程。表示蒸气吸入过程,蒸气的吸入压强为py。对于气镇泵  吸气终了后,稍加压缩至b点,就开始向泵腔内掺气,并压缩至排气压强pr,,由bc表示  等压排出混合气体,由cf表示。对于非气镇泵,蒸气吸入后被压缩到泵温时的饱和压强psT,  以bc表示。泵继续压缩,蒸气逐渐液化,其过程由cd表示。这时泵对液体(液化的蒸气及泵  腔内的泵油)进行压缩,使压强突然上升到达排气压强p,如de所示。最后液体被排至油箱  中,水与泵油相混,如ef所示。然而在掺气过程中,可凝性气体的压缩达到c点,此时空气  及蒸气混合物的全压强就已达到排气压强c。在排气压强下,蒸气的分压强只达到ps,因全  压强已达到排气压强,排气阀被推开进行排气,未凝结的蒸气保持气体状态一起排至大气中。  这就是气镇泵的工作原理
