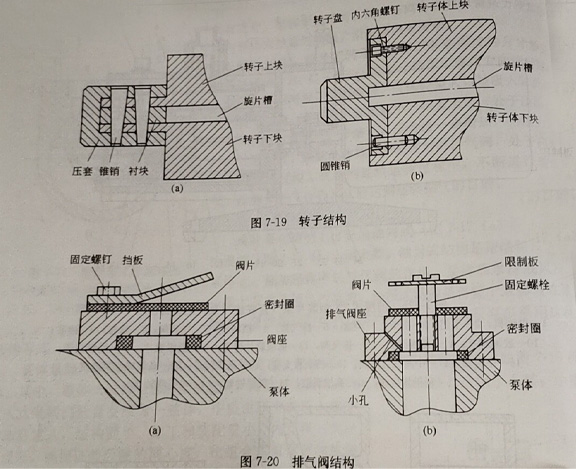

排气阀是旋片泵主要易损件之一,将影响泵的抽气性能并产生噪声  再是用橡胶垫做阀片,如图720(a)所示;另一种是用布质酚醛层压板或弹簧钢片做阀片,  如图720(b)所示。排气阀必须浸在泵油中。在排气过程中,压缩气体推开排气阀片,穿过  泵油排出。泵油起到密封的作用。其中,当用酚醛层压板或弹簧钢片做阀片时,要求阀片平  整,阀片能在限制板导向杆上自由窜动。此时在阀座上要钻中(0.6~0.8)mm的小孔,以便  回油。在双级泵中,当高真空级与低真空级泵腔宽度不等时,需在两级之间设置中间辅助排气  阀,如图721所示。辅助排气阀的作用是在入口压力较高、经高真空级压缩的气体已达到排  气压力时,辅助排气阀打开,部分气体由辅助排气阀排出,部分气体由低真空级抽走。随着入  口压力的降低,辅助排气阀排气量逐渐减少,在高真空级排气压力,即低真空级的进气压力图720排气阀结构  低于辅助排气阀的开启压力(近似为大气压时),辅助排气阀就会关闭。对于小型旋片泵,高  低真空腔可做成等腔结构,此时不必设置中间辅助排气阀  般来说,被抽气体中都含有可凝性气体,为抽除可凝性气体,要为旋片泵配置气

镇装  为防止泵喷油、返油、改善泵的润滑条件,扩大泵的使用范围,旋片泵还配有多种附件,  如油雾捕集器、分子过滤器、尘粒过滤器、化学过滤器、油过滤器等。随着技术进步和工艺要  求的提高,旋片泵的结构更趋完善,性能将进一步提高,应用更加广泛。

图720排气阀结构  低于辅助排气阀的开启压力(近似为大气压时),辅助排气阀就会关闭。对于小型旋片泵,高  低真空腔可做成等腔结构,此时不必设置中间辅助排气阀  般来说,被抽气体中都含有可凝性气体,为抽除可凝性气体,要为旋片泵配置气

镇装  为防止泵喷油、返油、改善泵的润滑条件,扩大泵的使用范围,旋片泵还配有多种附件,  如油雾捕集器、分子过滤器、尘粒过滤器、化学过滤器、油过滤器等。随着技术进步和工艺要  求的提高,旋片泵的结构更趋完善,性能将进一步提高,应用更加广泛。
