降低油蒸气返流、返油率的主要措施是在泵的顶级喷口上加装如图2-4所示  挡油帽。挡油帽的材料要用导热良好的材料。铝的焊接性能较  差,不容易焊接水冷管,使用较少,最常用的材料是紫铜,挡  油帽表面光洁度要高,并要求镀铬抛光处理,用以减少热辐射  和油膜的再蒸发。挡油帽通过通水冷却或靠与水冷壁的支撑件  热传导两种方式进行冷却,通水冷却的冷却效果优于热传导方  式。但通水的挡油帽结构较为复杂,往往需要焊接在另外一个  法兰盘上,便于扩散泵内芯的拆卸与检修清洗。

图2-4挡油帽  挡油帽的温度与返油率的关系见图2-5,图中可以看出当温度低于80°℃时,  油帽能有效地冷凝返油,温度高于105℃时,挡油帽基本上失去作用
图25中两条曲线的差异是挡油帽向下伸出长度对返油率的影响(每个长度下  进行两次重复实验),挡油帽向下伸出长度越大,挡油效果越好,但对扩散泵的抽
速影响较大,通常挡油帽的下沿与一级喷口射流方向相切,不至于挡住蒸气主流,  又能挡住图2-3中一级喷口外沿③的主要返流蒸气。图2-4所示挡油帽伸出的长度  H用下式计算

d1-6  H

tan  式中d1—扩散泵一级喷口外径,mm

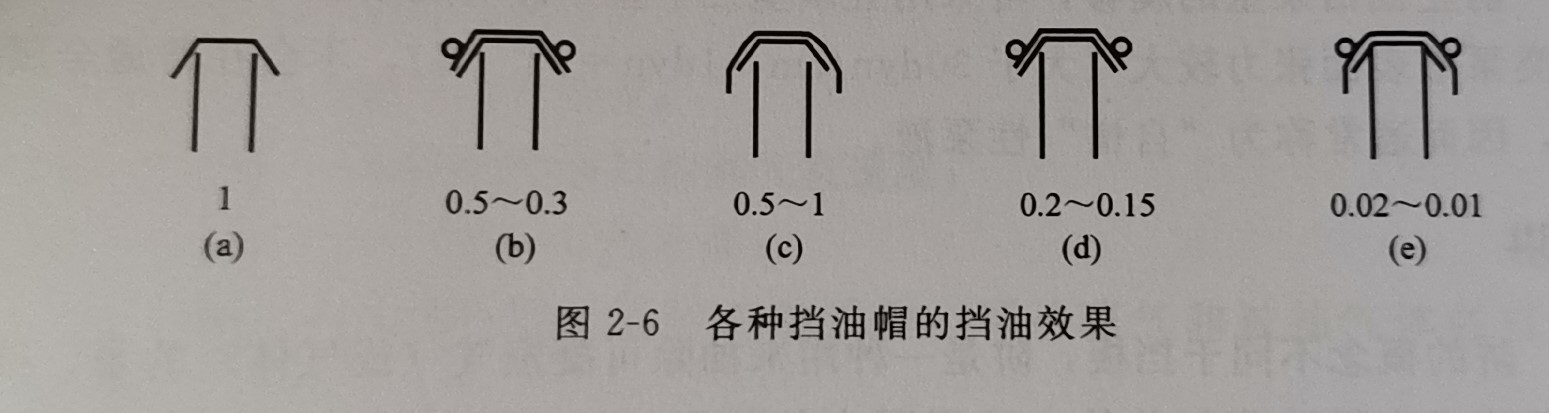

1  d2挡油帽外径  δ—挡油帽壁厚,mm;  扩散泵一级喷口张角,(°)。  若以没有挡油帽的返油率为1,各种型式挡油帽的挡油效果如图2-6所示
