Batzer密封法  Batzer密封法兰,它能够提供足够的弹性变形和高密封力,结构形式如图3-1  所示。金属密封面为1.5m的光洁表面,放大图中角度A约为1.5°,比法兰的弯  曲变形大0.8°,这样可保证在内径的指定的区域获得可靠的密封。法兰用螺栓拧  紧时,每只法兰密封处产生0.15mm的弹性变形,螺栓伸长0.05mm,总变形量约  0.35mm。铝箔垫片厚度为0.02~0.08mm,潜在蠕变量约0.02mm,垫片潜在蠕  变量比弹性变形量小得多,这样在烘烤后,仍能保持初始密封力的大部分。垫片压  缩区的实际径向宽度大约1mm,线密封力大约3×105N/m。此数据试验参数为  304不锈钢螺栓直径9.5mm、螺纹每厘米6.3牙,螺栓间距5cm,螺栓扭矩4  105N·n

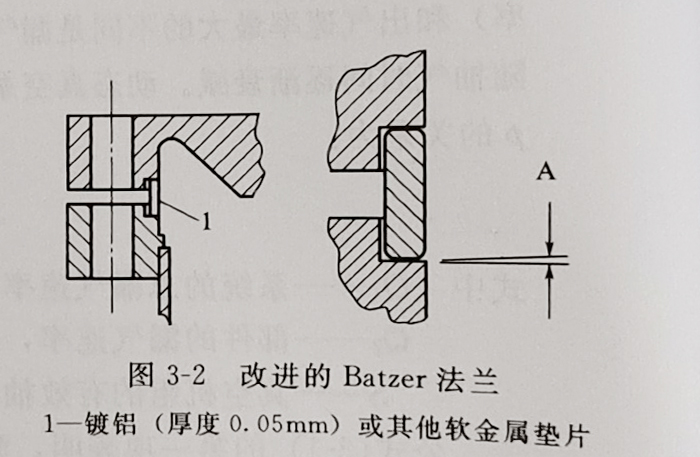

为防止在高温下螺栓、螺母黏合在一起,可用耐高温二硫化钼润滑。所用的  铝箔应平整无皱折,最好从大张铝箔上切下来,轻轻地压在法兰上,并用工具修  整。铝箔外沿要一直伸到法兰的外径。如果两张以上的铝箔叠起来用,可满足初  次密封效果,但法兰边沿会出现轻微的锯齿状,这样下一次使用时需要重新修  整法兰, Batzer法兰结构设计可用于任意大的密封直径或矩形法兰上。密封垫  也可以用铜箔或镍箔。图3-2所示为改进的 Batzer法兰密封设计。密封改用在  不锈钢垫片上镀铝或放置其他软金属垫片,压紧后产生塑性变形造成良好的气  密面。
