①单级单作用液环,所谓单级是指只有一个叶轮,单作用是指叶轮每旋转一周,吸 1)基本类型
气、排气各进行一次,这种泵的极限压力较低,抽速和效率也低 ②单级双作用液环泵,单级是指只有一个叶轮,而双级作用是指叶轮每旋转一周,吸 气、排气各进行两次,在相同抽速条件下,双作用泵比单作用泵可大大减小尺寸和质量。由 于工作腔对称分布在轮毂两侧,这样就改善了作用在转子上的载荷。但是,这种泵有些零件 比较复杂,加工较图难,但它的抽速较大,效率较高,极限压力也较高 ③双级液环泵,双级液环泵大多数是由单作用泵串联而成。这种液环泵实质上是两个 单级单作用的液环泵的叶轮共用一根芯轴连接而成。它的主要特点是在较低的压力下,仍然 具有较大的抽速,工作稳定
2)液环泵的基本结构
就液环泵的结构而言,双级泵比单级泵复杂,双作用泵比单作用泵也要复杂些。现以结 构最简单、产量较多、用途最广的单级单作用水环泵为例,来说明其基本结构

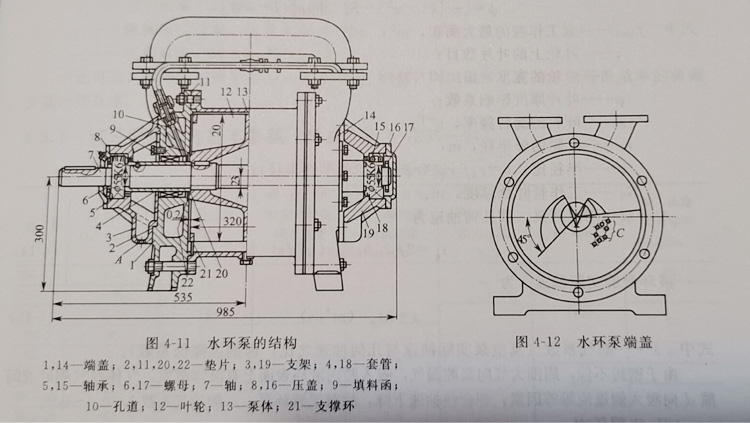

图4-11为水环泵的结构。其抽速为0.2m3/s。水环泵主要由泵体13、叶轮12、端盖1所 组成。端盖下部有泵腿支撑,上部是进气管和排气管。进气管和排气管分别通过端盖上的进气 孔和排气孔与泵腔相通。泵轴7偏心安装在泵体之中,叶轮12用键固定在轴上。叶轮与端盖 之间的间隙用泵体和端盖间的垫片来调整。填料函配备在前、后端盖上,在端盖上有水管通向 填料函来冷却,另一部分进入泵体补充运行中水的消耗。泵腔的加工精度要求不高,但不能有 渗漏,端盖上有吸气孔和排气孔,如图412所示。在排气孔下方,还设有橡胶球阀 橡胶球阀是一种特殊结构。它的作用是消除泵在运转过程中所产生的过压缩和压缩不足 的现象。这两种现象都会引起过多地消耗功率。因为水环泵没有排气阀,而且排气压力是固 定的,水环泵的压缩比决定于进气口终止位置和排气口起始位置。然而这两个位置是固定不 变的,因而不适应吸入压力变化的需要。为了解决这个问题,一般在排气口下方设置橡胶球 阀,以便于工作当泵腔内过早达到排气压力时,球阀自动开启,气体排除,消除了过压缩现 象。一般在设计水环泵时都以最低吸入压力来确定压缩比,以此来确定排气口的位置,这也 就避免了压缩不足的现象发生
