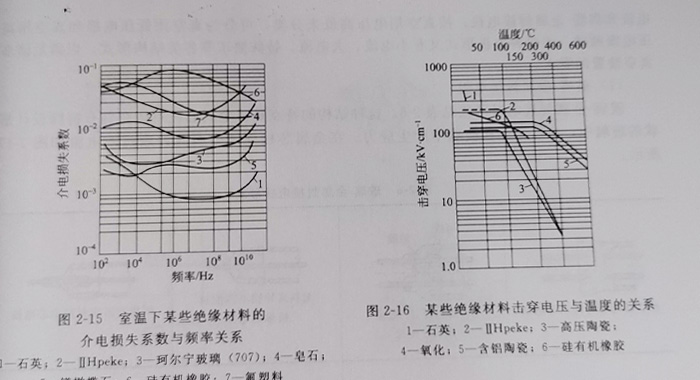

电极引线装置的真空密封由于多采用橡胶密封圈,因此对大电流、高温处应加水冷,  以防止温度过高而破坏真空橡胶圈,影响真空室的真空度  ②真空密封应可靠。导电紫铜棒应当要求有较高的精度和较小的表面粗糙度,并且在  装配时应涂以真空油脂  ③输电线的直径应适当,不应使电流密度过大,以防输电线过热。  ④由于输电线上有一定的电压,因此必须使它与连接处绝缘,特别对于高压输电线,  更不能忽视这一点。绝缘材料的选用,应根据电压的大小、温度的影响等因素。考虑材料的  电阻率、表面电阻率、击穿电压等问题。  常用的绝缘材料有真空橡胶、玻璃、陶瓷、玻璃布板、玻璃布棒、黄蜡布、聚四氟乙烯  等图215和图216分别给出了室温下某些绝缘材料介电损失系数与频率的关系及某些电  绝缘材料击穿电压与温度的关系。

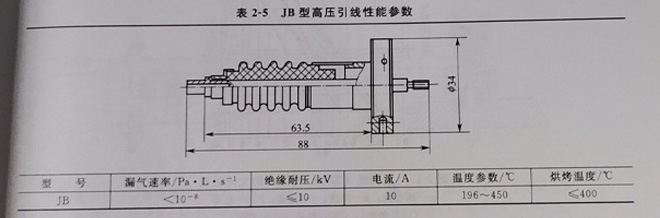

 ⑤应考虑温度的影响。对于需要烘烤的输电线,应能承受500℃高温。必须区别引线在  烘烤时和无电流时所承受温度及工作时发热的两种情况。如果输电线被加热,在结构中应避  免使用任何不能承受温度的材料  ⑥应考虑频率的影响。在低频下频率对真空密封的影响不大,但在高频下,输电线同  绝缘材料应按特殊要求确定。例如,当频率达到108Hz/s以上时,用做输电线的某些材料  的电阻率可能超过允许值。如可伐合金用做高频时,高频损耗绝缘体的密封就会被加热到不  允许的程度。因此必须降低输电线的电阻率或采用其他材料。  ⑦对于国产的JB型高压引线由于它由真空陶瓷、可伐合金、不锈钢法兰焊接而成,经  严格的真空检漏,漏气速率、绝缘耐压、电流、温度参数、烘烤温度达到性能要求,具有可  靠密封性能和良好的高压绝缘性能。JB型高压引线性能参数如表25所示。⑧电极引入部件的电极法兰与真空室的连接法兰应按国家真空法兰标准设计,并参与  国标真空标准设计,以达到电极法兰的通用性、互换性。如果电极引入线部位在使用中有漏  气现象发生,不能涂真空油脂堵漏,应更换密封件
