真空泵联轴器的选用

真空泵用联轴器一般选用挠性联轴器,目的是传递功率,补偿泵轴与电动机轴的相对位移  降低对联轴器安装的精确对中要求,缓和冲击,改变轴系的自振频率和避免发生危害性振  动等。

真空泵用联轴器的种类

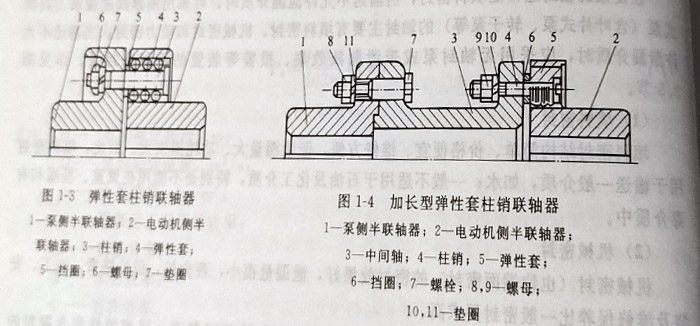

深圳真空泵常用联轴器有弹性套柱销联轴器和金属叠片式联轴器两种。  ①弹性套柱销联轴器以柱销与两半联轴器的凸缘相连,柱销的一端以圆锥面和螺母  与半联轴器凸缘上的锥形销孔形成固定配合,另一端带有弹性套,装在另一半联轴器凸缘的柱销孔众，弹性套用橡胶制成，其结构如图1-3和图1-4所示。
插入图一

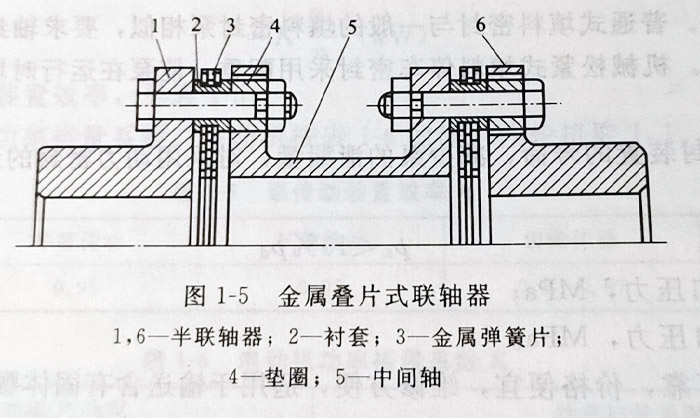

弹性套柱销联轴器属非金属弹性元件联轴器,采用GB/T5014-2003,其结构简单  无润滑,安装方便,更换容易,而且不要求很高的对中精度,常用于功率较小的泵组中。国  内有许多厂家生产  ②金属叠片式挠性联轴器我国目前生产的金属叠片式挠性联轴器,也称膜片式联轴  器(JB/T9147-199,.用一组厚度很薄的金属弹簧片制成各种形状,用螺栓分别与主、  从动轴上的两半联轴器连接,如图1-5所示。按API671定义,应属于 disc coupling范畴。  其特点是结构简单,无润滑,抗高温,安装方便,更换容易,可靠性高,传递转矩大
插入图二
